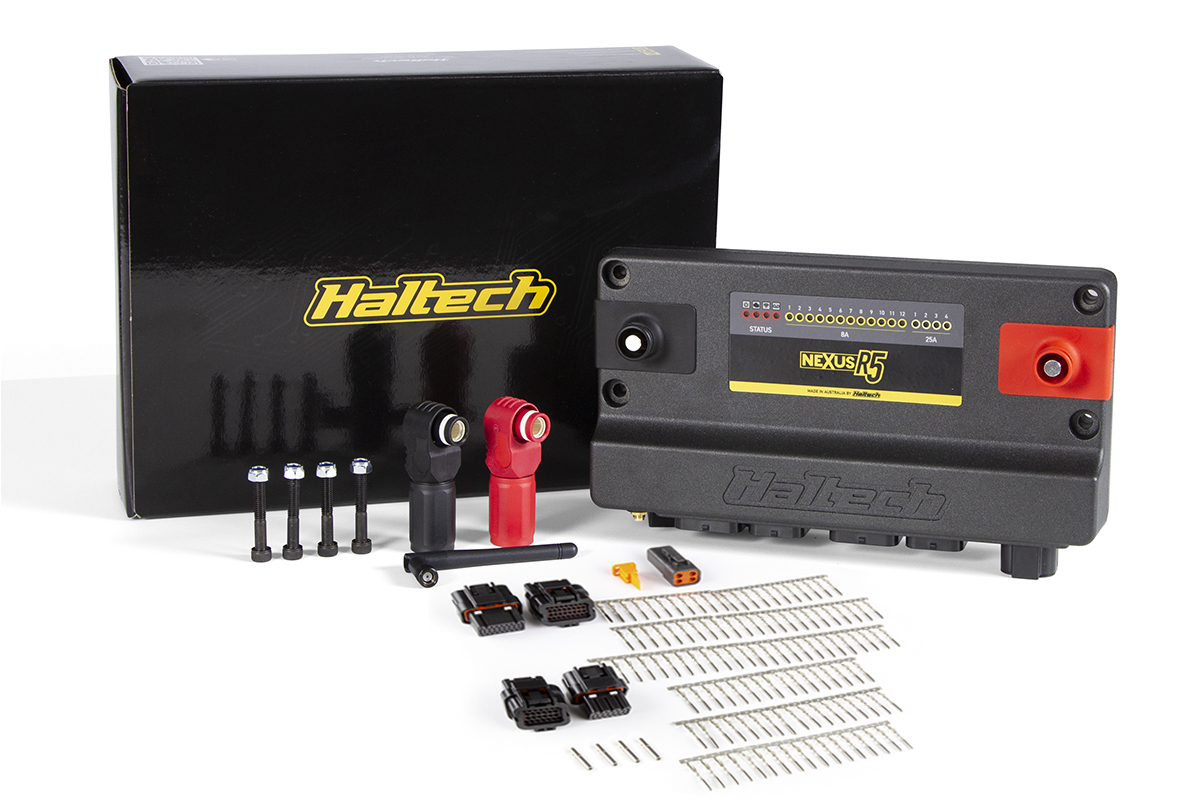

NEXUS R5 + Stecker- und Pinset

Stecker- und Pin-Set - passend für Nexus R5

Für die Umrüstung eines vorhandenen Kabelbaums für NEXUS R5-Anwendungen.

VCU-ÜBERSICHT
Nexus R5 ist das Flaggschiffprodukt von Haltech, das die Funktionalität eines Stromverteilungsmoduls, eines Datenloggers, eines Zweikanal-Breitbandreglers und eines hochmodernen Motormanagementsystems in einem leistungsstarken Gerät, der VCU (Vehicle Control Unit), vereint.

4 x 25A (kontinuierlich) Push-Pull-PWM-fähige (5 kHz) Ausgänge (für die Versorgung von Einspritzdüsen/Spulen, Transbremse, Thermofan, Kraftstoffpumpe)
12 x 8 A (kontinuierlich) High-Side-Ausgänge (PWM mit niedriger Geschwindigkeit, 200 Hz) (Stromversorgung von Sensoren, NOS-Magnetventilen usw.)
18 x Einspritzdüsentreiber mit Spitzen-/Haltestrom (kann als Low-Side-Drive-Ausgänge verwendet werden)
12 x Niederstrom-Zündungsausgänge (können als Low-Side-Drive-Ausgänge verwendet werden)
8 x Low-Side-Drive-Ausgänge, PWM-fähig (DPOs)
4 x Push-Pull / H-Brücken-Ausgänge (8A, PWM-fähig), z.B. für elektronische Drosselklappen
23 x 0-5V Analogeingänge mit Redunancy für elektronische Drossel und schaltbarem 5V Pullup
Trigger- und Home-Eingänge mit Differenzeingängen, einstellbaren Schwellenwerten und Glitch-Filtern
10 x synchrone gepulste Eingänge, Nulldurchgang oder einstellbare Schwellenwerte - Nockensensoreingänge, Frequenzeingänge oder 0-5V-Analogeingänge
2 x Onboard-Breitband-Controller, die NTK und LSU4.9 unterstützen
3 x CAN-Ports mit schaltbarer Terminierung
