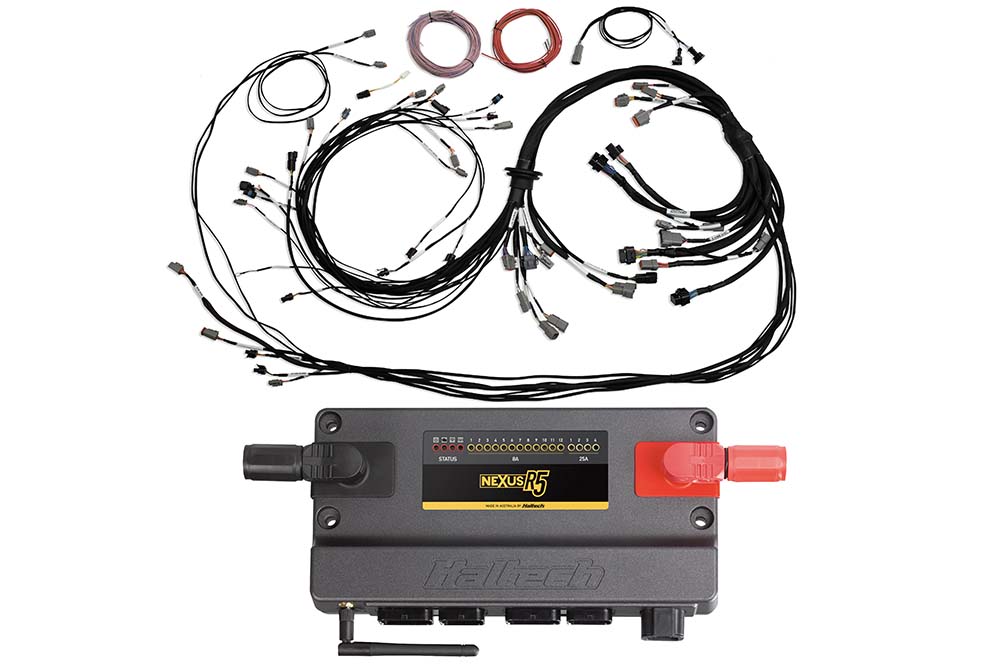

Nexus R5 ECU + Universal V8 Kabelbaum mit Abschluss

Terminated Engine Harness wird direkt an die Nexus R5 VCU angeschlossen und unterstützt die meisten gängigen Big Block und Small Block V8 Motoren von GM, Ford und Chrysler. Kabelbaum erfordert Einspritzung, Zündung und Lichtmaschine Sub-Kabelbäume - separat erhältlich.

• Einspritzdüsen-Unterbrechungen
• HT-186000 V8 Primär-Einspritzdüse EV1
• HT-186001 V8 Sekundäreinspritzdüse EV1
• HT-186002 V8 Primär-Einspritzventil USCAR
• HT-186003 V8 Sekundäreinspritzdüse USCAR
• Zündungsausbrüche
• HT-186060 Nexus V8 GM/Chrysler IGN1A
• HT-186061 Nexus V8 Ford IGN1A
• Unterbrechungen für Lichtmaschinen
• HT-186123 GM LS 2-Pin Bosch Lichtmaschinen-Kabelbaum
• HT-186124 GM LS 4-poliger Delco-Lichtmaschinen-Kabelbaum
• HT-186125 GM LS 2-Pin Yazaki Lichtmaschinenkabelbaum

VCU-ÜBERSICHT
Nexus R5 ist das Flaggschiffprodukt von Haltech, das die Funktionen eines Stromverteilungsmoduls, eines Datenloggers, eines Zweikanal-Breitbandreglers und eines hochmodernen Motormanagementsystems in einem leistungsstarken Gerät vereint, das wir VCU (Vehicle Control Unit) nennen.

• 4 x 25A (kontinuierlich) Push-Pull-PWM-fähige (5 kHz) Ausgänge (für die Versorgung von Einspritzdüsen/Spulen, Transbremse, Thermofan, Kraftstoffpumpe)
• 12 x 8 A (kontinuierlich) High-Side-Ausgänge (PWM mit niedriger Geschwindigkeit, 200 Hz) (Stromversorgung von Sensoren, NOS-Magnetventilen usw.)
• 18 x Einspritzdüsentreiber mit Spitzen-/Haltestrom (kann als Low-Side-Drive-Ausgänge verwendet werden)
• 12 x Niederstrom-Zündungsausgänge (können als Low-Side-Drive-Ausgänge verwendet werden)
• 8 x Low-Side-Drive-Ausgänge, PWM-fähig (DPOs)
• 4 x Push-Pull / H-Brücken-Ausgänge (8A, PWM-fähig), z.B. für elektronische Drosselklappen
• 23 x 0-5V Analogeingänge mit Redunancy für elektronische Drossel und schaltbarem 5V Pullup
• Trigger- und Home-Eingänge mit Differenzeingängen, einstellbaren Schwellenwerten und Glitch-Filtern
• 10 x synchrone gepulste Eingänge, Nulldurchgang oder einstellbare Schwellenwerte - Nockensensoreingänge, Frequenzeingänge oder 0-5V-Analogeingänge
• 2 x Onboard-Breitband-Controller, die NTK und LSU4.9 unterstützen
• 3 x CAN-Ports mit schaltbarer Terminierung
