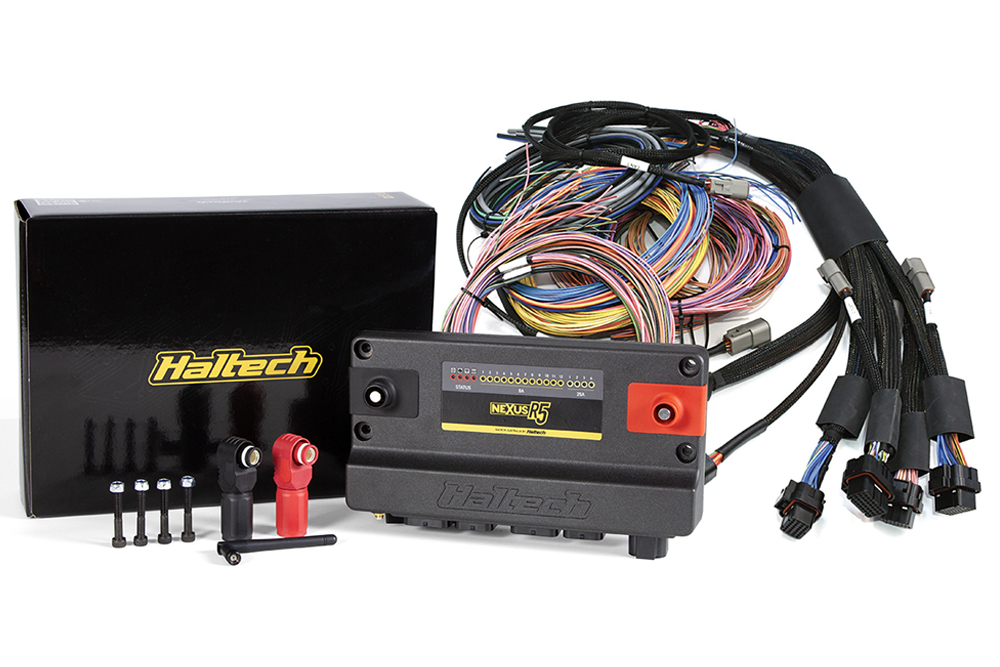

NEXUS R5 + Universal-Kabelbaumsatz - 5M / 16'

ÜBERSICHT DER KABELBÄUME
Ideal für spezielle Rennfahrzeuge, Motorwechsel und kundenspezifische Verkabelungen. Der Universal-Kabelbaum hat einen Satz von ECU-Steckern an einem Ende und unkonfektionierte Kabel am anderen Ende. Alle Drähte am nicht abgeschlossenen Ende sind farblich kodiert und eindeutig beschriftet. Schließen Sie Ihr Haltech-Steuergerät an das abgeschlossene Ende an und folgen Sie Ihrem Schaltplan für alle Motoranschlüsse. Laden Sie Ihr Basis-Kennfeld und Sie sind bereit zu gehen!

• Farbcodierte und beschriftete Drähte, die mit dem detaillierten Schaltplan übereinstimmen, sorgen für einen verwirrungsfreien Bauprozess.
• Der Schaltplan wird von dem vollständigen VCU-Handbuch und der Software begleitet, die sich auf dem mit der VCU gelieferten USB-Stick befinden oder von der Haltech-Website heruntergeladen werden können.

VCU-ÜBERSICHT
Nexus R5 ist das Flaggschiffprodukt von Haltech, das die Funktionen eines Stromverteilungsmoduls, eines Datenloggers, eines Zweikanal-Breitbandreglers und eines hochmodernen Motormanagementsystems in einem leistungsstarken Gerät, der VCU (Vehicle Control Unit), vereint.

• 4 x 25A (kontinuierlich) Push-Pull-PWM-fähige (5 kHz) Ausgänge (für die Versorgung von Einspritzdüsen/Spulen, Transbremse, Thermofan, Kraftstoffpumpe)
• 12 x 8 A (kontinuierlich) High-Side-Ausgänge (PWM mit niedriger Geschwindigkeit, 200 Hz) (Stromversorgung von Sensoren, NOS-Magnetventilen usw.)
• 18 x Einspritzdüsentreiber mit Spitzen-/Haltestrom (kann als Low-Side-Drive-Ausgänge verwendet werden)
• 12 x Niederstrom-Zündungsausgänge (können als Low-Side-Drive-Ausgänge verwendet werden)
• 8 x Low-Side-Drive-Ausgänge, PWM-fähig (DPOs)
• 4 x Push-Pull / H-Brücken-Ausgänge (8A, PWM-fähig), z.B. für elektronische Drosselklappen
• 23 x 0-5V Analogeingänge mit Redunancy für elektronische Drossel und schaltbarem 5V Pullup
• Trigger- und Home-Eingänge mit Differenzeingängen, einstellbaren Schwellenwerten und Glitch-Filtern
• 10 x synchrone gepulste Eingänge, Nulldurchgang oder einstellbare Schwellenwerte - Nockensensoreingänge, Frequenzeingänge oder 0-5V-Analogeingänge
• 2 x Onboard-Breitband-Controller, die NTK und LSU4.9 unterstützen
• 3 x CAN-Ports mit schaltbarer Terminierung
