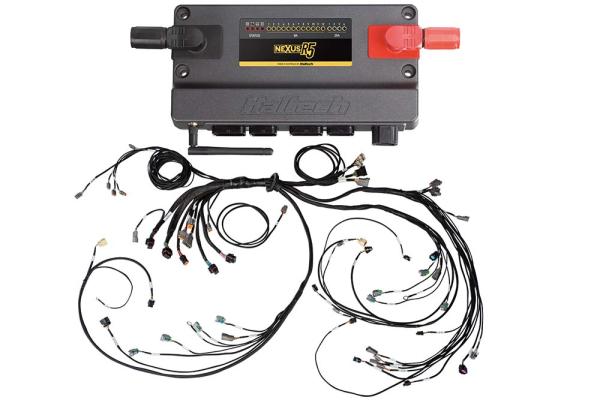

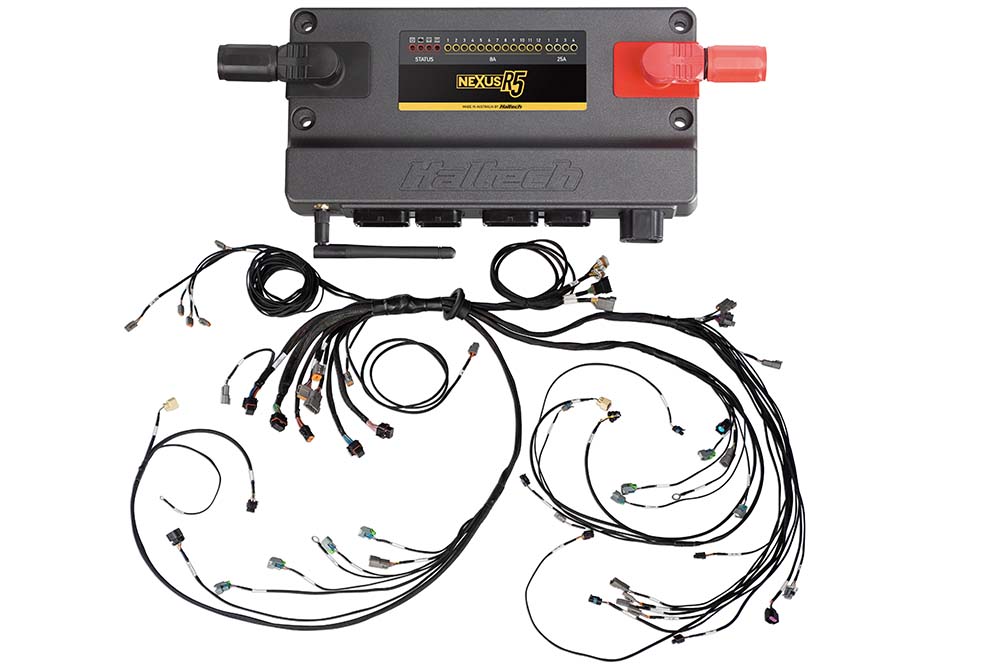

Nexus R5 VCU + LSx DBW abgeschlossener Kabelbaum Injektor-Anschluss: EV6

Abgeschlossener Kabelbaum für LSx-Motoren mit DBW und mit PDM-Funktionalität.

•     EV6 primäre Einspritzdüsen-Stecker.
•     Plug and Play mit dem OEM-Zündungskabelbaum am Motor. (Erforderlich)
•     Enthält
•     1 x HT-186205 Abgeschlossener Kabelbaum
•     1 x Packung DTM/DT-Stecker und Stiftsatz für den Anschluss an Sensoren, Magnetventile und andere Geräte
•     2 x DTP-2-Stecker mit vorgefertigten 12AWG-Drähten zur Verwendung für Kraftstoffpumpe und Thermofan
•     1 x DT-8-Steckverbinder mit vorgefertigten 18-AWG-Drähten
•     1 x 2-poliger Bosch-Lichtmaschinen-Adapterkabelbaum
•     1 x 2-poliger Yazaki-Lichtmaschinen-Adapterkabelbaum
•     1 x 4-poliger Delco-Lichtmaschinen-Adapterkabelbaum

VCU-ÜBERSICHT
Nexus R5 ist das Flaggschiffprodukt von Haltech, das die Funktionen eines Stromverteilungsmoduls, eines Datenloggers, eines Zweikanal-Breitbandreglers und eines hochmodernen Motormanagementsystems in einem leistungsstarken Gerät vereint, das wir VCU (Vehicle Control Unit) nennen.

•     4 x 25A (kontinuierlich) Push-Pull-PWM-fähige (5 kHz) Ausgänge (für die Versorgung von Einspritzdüsen/Spulen, Transbremse, Thermofan, Kraftstoffpumpe)
•     12 x 8 A (kontinuierlich) High-Side-Ausgänge (PWM mit niedriger Geschwindigkeit, 200 Hz) (Stromversorgung von Sensoren, NOS-Magnetventilen usw.)
•     18 x Einspritzdüsentreiber mit Spitzen-/Haltestrom (kann als Low-Side-Drive-Ausgänge verwendet werden)
•     12 x Niederstrom-Zündungsausgänge (können als Low-Side-Drive-Ausgänge verwendet werden)
•     8 x Low-Side-Drive-Ausgänge, PWM-fähig (DPOs)
•     4 x Push-Pull / H-Brücken-Ausgänge (8A, PWM-fähig), z.B. für elektronische Drosselklappen
•     23 x 0-5V Analogeingänge mit Redunancy für elektronische Drossel und schaltbarem 5V Pullup
•     Trigger- und Home-Eingänge mit Differenzeingängen, einstellbaren Schwellenwerten und Glitch-Filtern
•     10 x synchrone gepulste Eingänge, Nulldurchgang oder einstellbare Schwellenwerte - Nockensensoreingänge, Frequenzeingänge oder 0-5V-Analogeingänge
•     2 x Onboard-Breitband-Controller, die NTK und LSU4.9 unterstützen
•     3 x CAN-Ports mit schaltbarer Terminierung
